原創  發動機活塞連桿組—活塞詳解

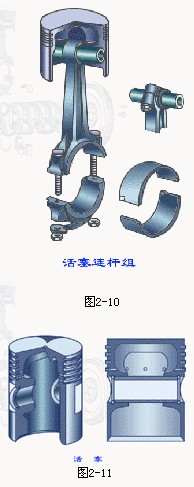

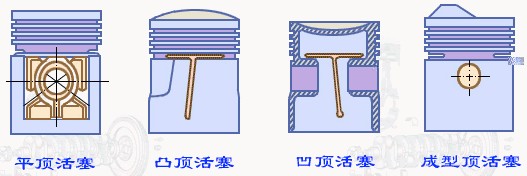

　　活塞連桿組由活塞、活塞環、活塞銷、連桿、連桿軸瓦等組成，如圖2-10。 　　功用：活塞的功用是承受氣體壓力，并通過活塞銷傳給連桿驅使曲軸旋轉，活塞頂部還是燃燒室的組成部分。 工作條件：活塞在高溫、高壓、高速、潤滑不良的條件下工作。活塞直接與高溫氣體接觸，瞬時溫度可達2500K以上，因此，受熱嚴重，而散熱條件又很差，所以活塞工作時溫度很高，頂部高達600～700K，且溫度分布很不均勻；活塞頂部承受氣體壓力很大，特別是作功行程壓力最大，汽油機高達3～5MPa，柴油機高達6～9MPa，這就使得活塞產生沖擊，并承受側壓力的作用；活塞在氣缸內以很高的速度(8～12m/s)往復運動，且速度在不斷地變化，這就產生了很大的慣性力，使活塞受到很大的附加載荷。活塞在這種惡劣的條件下工作，會產生變形并加速磨損，還會產生附加載荷和熱應力，同時受到燃氣的化學腐蝕作用。 　　要求：(1) 要有足夠的剛度和強度，傳力可靠； 　　　　　(2) 導熱性好，耐高壓、耐高溫、耐磨損； 　　　　　(3) 質量小，重量輕，盡可能減小往復慣性力。 　　鋁合金材料基本上滿足上面的要求，因此，活塞一般都采用高強度鋁合金，但在一些低速柴油機上采用高級鑄鐵或耐熱鋼。 　　構造：活塞可分為三部分，活塞頂部、活塞頭部和活塞裙部。 　　1.活塞頂部（圖2-12） 　　活塞頂部承受氣體壓力，它是燃燒室的組成部分，其形狀、位置、大小都和燃燒室的具體形式有關，都是為滿足可燃混合氣形成和燃燒的要求，其頂部形狀可分為四大類，平頂活塞、凸頂活塞、凹頂活塞和成型頂活塞。

　　平頂活塞頂部是一個平面，結構簡單，制造容易，受熱面積小，頂部應力分布較為均勻，一般用在汽油機上，柴油機很少采用。 　　凸頂活塞頂部凸起呈球頂形，其頂部強度高，起導向作用，有利于改善換氣過程，二行程汽油機常采用凸頂活塞。 　　凹頂活塞頂部呈凹陷形，凹坑的形狀和位置必須有利于可燃混合氣的燃燒，有雙渦流凹坑、球形凹坑、U形凹坑等等。 　　2.活塞頭部 　　活塞頭部指第一道活塞環槽到活塞銷孔以上部分。它有數道環槽，用以安裝活塞環，起密封作用，又稱為防漏部。柴油機壓縮比高，一般有四道環槽，上部三道安裝氣環，下部安裝油環。汽油機一般有三道環槽，其中有兩道氣環槽和一道油環槽，在油環槽底面上鉆有許多徑向小孔，使被油環從氣缸壁上刮下的機油經過這些小孔流回油底殼。第一道環槽工作條件最惡劣，一般應離頂部較遠些。 　　活塞頂部吸收的熱量主要也是經過防漏部通過活塞環傳給氣缸壁，再由冷卻水傳出去。總之，活塞頭部的作用除了用來安裝活塞環外，還有密封作用和傳熱作用，與活塞環一起密封氣缸，防止可燃混合氣漏到曲軸箱內，同時還將(70～80)%的熱量通過活塞環傳給氣缸壁。
